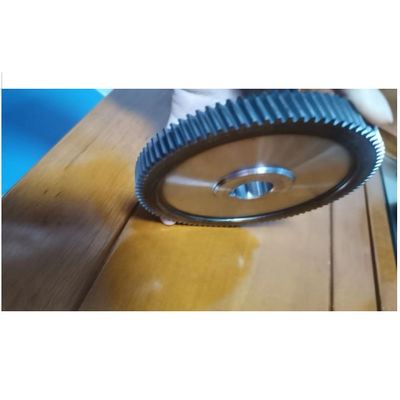

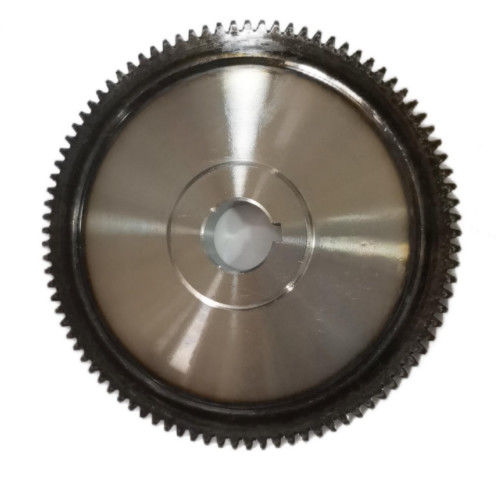

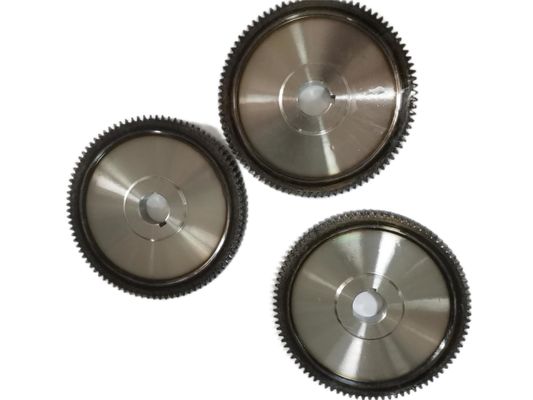

40Cr-Zylindergetriebe Helicalgetriebe für Getriebe und Werkzeugmaschinen

40Cr Stirnradgetriebe für Getriebe und Werkzeugmaschinen

Es verfügt über gute mechanische Eigenschaften und ist für Anwendungen mit mittlerer Belastung und Geschwindigkeit geeignet.

Charaktere des Stirnradgetriebes:

1. Das Stirnradgetriebe ist grundsätzlich dasselbe wie das Stirnradgetriebe. Der Hauptunterschied besteht darin, dass Schrägverzahnungen einen Schrägungswinkel β haben. Dieser Winkel hat einen direkten Einfluss auf die Axialkraft Fa und Fa ist proportional zu tgβ.
2. Um zu verhindern, dass das Lager einer übermäßigen Axialkraft ausgesetzt wird, sollte der Schrägungswinkel β des Schrägstirnrades nicht zu groß sein. Wenn β jedoch zu klein ist, sind die Eigenschaften des Schrägstirnrads nicht so offensichtlich. Normalerweise beträgt der Wertebereich von β 8° bis 20°, und üblicherweise werden 8° bis 15° verwendet. Bei einigen Designs nimmt β tendenziell zu, und einige erreichen sogar 25°.

Wärmebehandlungseigenschaften von 40Cr-Stahl:
1. 40Cr-Stahl ist ein legierter Stahl mit mittlerem Kohlenstoffgehalt, der sich für die Herstellung mechanischer Teile eignet, die mittlere Belastungen tragen und bei mittleren Geschwindigkeiten arbeiten, wie z. B. Zahnräder, Wellen, Schnecken usw. an Werkzeugmaschinen.
2. Der Wärmebehandlungsprozess von 40Cr-Stahl umfasst Glühen, Normalisieren, Abschrecken, Anlassen und Anlassen, die für die Gewährleistung der Leistung des Zahnrads unerlässlich sind. Die Gestaltung des Wärmebehandlungsprozesses muss je nach spezifischer Anwendung und Arbeitsbedingungen des Zahnrads unterschiedlich sein.

3. Das Normalisieren ist Teil der vorläufigen Wärmebehandlung und die Erwärmungstemperatur liegt normalerweise 30 bis 50 Grad über Ac3 (der kritischen Temperatur von Stahl). Bei legiertem Stahl mit mittlerem Kohlenstoffgehalt liegt die Normalisierungstemperatur normalerweise 50 bis 100 Grad über Ac3 und der spezifische Temperaturbereich liegt bei etwa 850 bis 900 Grad. Der Vergütungsprozess dient dazu, die Härte und Festigkeit des Stahls zu erhöhen und gleichzeitig eine gewisse Duktilität beizubehalten.

Getriebedesignelemente:
Bei der Konstruktion eines Zahnrads müssen mehrere Faktoren berücksichtigt werden, darunter Zahnform, Modul, Eingriffswinkel, Zahnhöhe, Zahnfußhöhe, Anzahl der Zähne usw. Unter diesen ist der Eingriffswinkel ein wichtiger Parameter, der den Neigungswinkel des Zahnradzahns relativ zur Normalen der Referenzlinie bestimmt. Im Allgemeinen wird ein Eingriffswinkel von 20 Grad verwendet, je nach Anwendungsfall können jedoch auch andere Werte gewählt werden. Je größer der Eingriffswinkelwert ist, desto breiter ist der Zahnfuß, was sich positiv auf die Verbesserung der Zahnradfestigkeit auswirkt.

Auswahl des Moduls:
Modul ist das Grundelement, das die Größe der Zahnradzähne angibt. Die Wahl des Moduls hängt von der Belastung und Drehzahl des Getriebes ab. Im Allgemeinen gilt: Je größer die Last und je schneller die Drehzahl des Zahnrads, desto größer muss das Modul ausgelegt werden, um die Festigkeit des Zahnrads zu erhöhen. Für das Modul gibt es Standardwerte, je nach Anwendungsfall und Anforderungen kann das passende Modul ausgewählt werden.

Parameter des Spiralkegelrads 40Cr:

Über uns:

1. Unser Unternehmen war früher unter dem Namen Changsha Double Star Gear Industrial Co., Ltd. bekannt und wurde 1994 gegründet. Es handelt sich um ein direkt angeschlossenes, von einer Schule geführtes Unternehmen, das von Professor Zeng Tao von der Central South University, einem maßgeblichen Experten für Spiralkegelräder in China, gegründet wurde.
