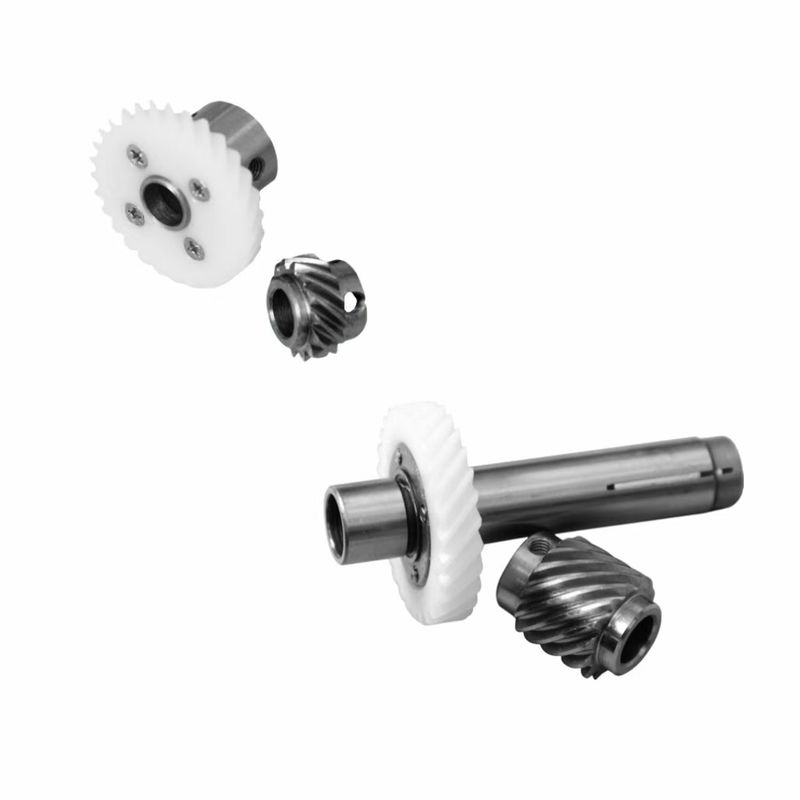

Schiebeachsen Helical Gear Set für automatisches Gewinde-Trimming Lockstitch

Schiebeachsen Helical Gear Set für automatisches Gewinde-Trimming Lockstitch

I. Konstruktionsorientierung Übertragungsknotenpunkt
Dies ist eine Schraubgetriebe für nicht-parallele Wellen, speziell für automatische Gewinde-Schnitt-Schloss-Nassmaschinen entwickelt.Es konzentriert sich auf die Lösung der Probleme der "kompakten räumlichen Übertragung + präzise Koordinierung der Faden-Trimming-Aktionen":
1.Raumliche Anpassungsfähigkeit
Mit einer nicht parallel verlaufenden Welle von 90° ersetzt er das traditionelle Bevel-/Spur-Gang-Set und reduziert damit das Volumen des Getriebe-Mechanismus im Nähmaschinenkopf um 35%.Sie erfüllt die kompakte Konstruktionsanforderung von automatischen Gewinde-Trimming-Schlossstich Nähmaschinen für die Mehrmechanismusintegration (Nähen, Gewinde-Trimming, Fütterung) und unterstützt die Miniaturisierung von Geräten (z. B. Schlossstich-Nähmaschinen für Desktops).
2.Funktionale Modularität
Das Zahnradpaar integriert die Funktionen der Leistungsübertragung, der Spannung und der Sequenzsteuerung.es ist kompatibel mit den Übertragungssystemen der hauptsächlichen Markennamen von Nähmaschinen mit Schlossstich im In- und Ausland, wodurch die FuE- und Wartungskosten der Geräte gesenkt werden.

II. Übertragungslogik ∆Doppelspur-Koordination von ∆Leistungskette + Gewinde-Trimmkette ∆
Das Zahnradpaar bildet das “Motor­Aktor“-Übertragungsnetz der Schlossstichnahtmaschine und treibt gleichzeitig zwei Kernaktionen voran: Nähen und Gewinde-Schneiden:
1- Näh-Kraftkette
▶Übertragung: Die Hochgeschwindigkeitsdrehleistung des Motors wird durch das Antriebsgetriebe verlangsamt und das Drehmoment erhöht, und die Leistung wird an den Hakenmechanismus und den Zuführmechanismus verteilt.Gewährleistung der gleichmäßigen Dichte der Nähpunkte.
▶Synchronisationssteuerung: Durch die Nutzung des hohen Kontaktverhältnisses der Schraubgetriebe wird die Übertragungsschwingung reduziert.die Nadeldurchdringung und der Hakenfaden-Fang genau synchronisiert, mit einer Gewindeübersprungrate von ≤ 0,1%.
2.Faden-Trimming-Aktionskette
▶Triggermechanismus: Wenn das Nähen abgeschlossen ist, aktiviert das elektronische Steuerungssystem den Fadenschneidelektro-Magneten, dreht sich die mit dem Zahnradpaar verbundene Fadenschneidekamera,und drückt das bewegliche Messer-Bündel, um die “Faden - Trennung - Schneiden”-Aktion abzuschließen, mit einer Reaktionszeit von ≤ 0,2 Sekunden.
▶Garantie für die Präzision: Die selbstschmierende Eigenschaft des angetriebenen Zahnrads sorgt für die gleichmäßige Drehung der Gewinde-Schneidekam,und die Schere zwischen dem beweglichen Messer und dem festen Messer stabil bei 0 gehalten wird.05-0,1 mm, wobei “ein-Schnitt-für-beide“ des oberen Gewinns und des Schraubgewinns realisiert wird, mit einer Gewinnschnitt-Erfolgsrate von ≥ 99,5%.

III. Anpassungsszenarien “Full - Working - Condition Coverage” der automatischen Schnittmaschine mit Schlossnaht
Das Zahnradpaar wird in Bezug auf Materialien und Parameter angepasst, um sich an die unterschiedlichen Anwendungsszenarien von Schlossstichnähmaschinen anzupassen:
1.Kompatibilität der Stoffe
▶Für leichte und dünne Stoffe: Um das Übertragungsmoment zu reduzieren, werden kleine Modulgetriebe (m=1-1,5 mm) eingesetzt, wobei die Zuführgenauigkeit des Zuführmechanismus ≤±0,1 mm beträgt und so eine Faltenbildung des Stoffes vermieden wird.
▶Für schweres Gewebe: Es werden große Modulgetriebe (m=2-3 mm) ausgewählt, die Tragfähigkeit der Zahnoberfläche wird um 40% erhöht und die Scherkraft beim Scheren des Gewinns erreicht 5-10N.Gewährleistung der Integrität des Gewinnschnitts für schwere Stoffe.
2.Anpassungsfähigkeit des Prozesses
▶Gewöhnliches Nähen mit Schlossstich: Das Übertragungsverhältnis des Zahnräderpaares i=10­15 und die Nähgeschwindigkeit beträgt 2000­3000 Nähte pro Minute, was der Nachfrage nach Massenproduktion entspricht.
▶Dekoratives Nähen: Durch die Konstruktion von mehrfachstartenden Würmern/helikalen Zahnrädern wird die schrittlose Anpassung des Getriebeverhältnisses realisiert,Unterstützung der Nadelschwing-Amplitude von 2-10 mm und Anpassung an die Nachfrage nach komplexen Stichmustern.

Dieser Satz spiralförmiger Getriebepaare für nicht-parallele Wellen, mit seinem kompakten Raumgetriebe-Design, der Doppelspur-Aktionskoordinationslogik und der Anpassungsfähigkeit für alle Szenarien,wird zum “Übertragungsknotenpunkt” der automatischen Gewinde-Schnitt-Schlossnahtmaschine. It not only meets the core demands of the lockstitch sewing machine for “efficient sewing + precise thread-trimming” but also promotes the equipment upgrade of the garment-making industry through the balance of standardization and customization —— Small gears drive high efficiency and support the transformation of the garment industry from “labor-intensive” to “technology-intensive”.

DINGSCO PräzisionsgetriebeVorreiter in der Anlagenübertragung

Hauptvorteile: Spitzentechnik × digitalisierte Prozesse × Dienstleistungen für den gesamten Zyklus


Als führender Hersteller von Präzisionsgeräten DINGSCO specializes in customized production of micro high-precision spiral bevel gears and hypoid gears through our multiple CNC seven-axis five-linkage spiral bevel gear grinding/milling machines and Gleason spiral bevel cutter technologyMit einer Präzisionsklasse DIN 6 (Zahnprofilfehler ≤ ± 5 μm), einer Übertragungswirksamkeit von 95% und einem ultrahohen Reduktionsverhältnis liefern wir zuverlässige Übertragungslösungen für Robotik, Motorantriebe,Fahrzeuge mit neuer Energie, und mehr.

Warum wählen Sie DINGSCO?
✅Hohe Präzision:Erreichung einer Genauigkeit nach DIN 6 und branchenführende Kontrolle von Zahnprofilfehlern.

✅Hohe Effizienz:Mit einer Einstufensenkung von bis zu 300:1, und eine Übertragungseffizienz von mehr als 95%.

✅Haltbarkeit:40% geringere Lebenszykluskosten, <0,5% Ausfallrate.
✅Schnelle Antwort:Der digitale Prozess kann den Lieferzyklus auf 20 Arbeitstage verkürzen.

Kontaktieren Sie uns bald für Vorschläge zur Ausrüstungsoptimierung und 3D-Meshing-Simulationen!
