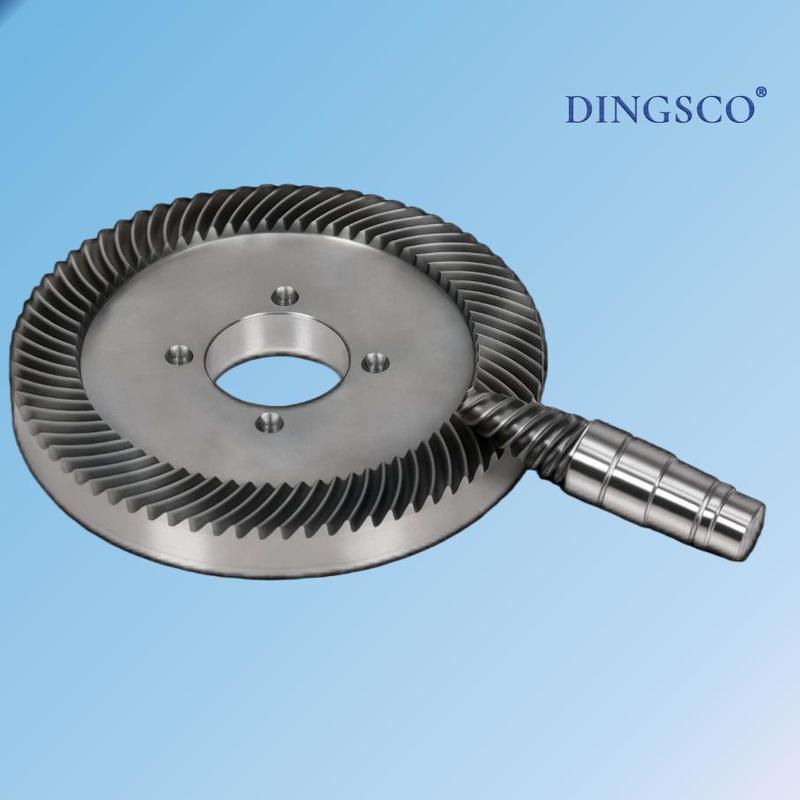

Hypoide Schleifgeräte mit hohem Reduktionsverhältnis für Präzisions-Industriegetriebe

Hypoid-Schleifgetriebe mit hohem Untersetzungsverhältnis für Präzisions-Industriegetriebe

Hypoid-Schleifzahnräder mit hohem Untersetzungsverhältnis sind versetzte Achsenzahnräder mit hohem Untersetzungsverhältnis, die durch einen Präzisionsschleifprozess hergestellt werden. Ihr Design kombiniert die Versatzeigenschaften von Hypoidgetrieben mit der Kompaktheit von Schneckengetrieben und eignet sich somit für hochpräzise Getriebeszenarien mit hoher Belastung.

Strukturelle Merkmale

DerHypoidgetriebezeichnet sich aus durchsich nicht schneidende und versetzte AchsenDadurch entsteht eine einzigartige räumliche Geometrie, die die Kontaktlinie verlängert und die Anzahl der ineinandergreifenden Zahnpaare während des Betriebs erhöht.
Diese besondere Struktur ermöglichtsanftere Drehmomentübertragung und höhere Belastbarkeit.
NachPräzisionsschleifen, erreicht die Zahnoberflächeaußergewöhnliche Genauigkeit, hohe Glätte und minimaler Profilfehler, was eine hervorragende Leistung und Haltbarkeit gewährleistet.

Leistungsvorteile

• Hohes Untersetzungsverhältnis:
  Das Getriebe ist in der Lage, ein großes Übersetzungsverhältnis bei kompakter Bauweise zu erreichen und erfüllt die anspruchsvollen Anforderungen der Anwendungenhohes Drehmoment und niedrige Drehzahl, wodurch die Drehzahl effektiv reduziert und gleichzeitig das Drehmoment erhöht wird.

• Reibungslose und geräuscharme Übertragung:
  Aufgrund optimierter Eingriffseigenschaften arbeitet das Hypoidgetriebe mitminimale Stöße und Vibrationen, sicherstellenStabile Leistungsabgabe und geringe Geräuschentwicklung, geeignet für Umgebungen mit strengen Lärmschutzstandards.

• Hervorragende Tragfähigkeit:
  Das spezielle geometrische Design in Kombination mit dem Präzisionsschliff wertet beides deutlich aufKontaktfestigkeit der ZahnoberflächeUndWurzelbiegefestigkeit, sodass das Getriebe auch unter zuverlässigen Bedingungen funktioniertSchwerlast- und Dauerbetriebsbedingungen.

  ---



  Anwendungsfelder

  • Automobilindustrie:
    Weit verbreitet inHauptgetriebe für Fahrzeuge, insbesondere fürHinterrad- und AllradantriebDies sorgt für eine reibungslose und effiziente Kraftübertragung bei unterschiedlichen Straßenbedingungen und erhöht gleichzeitig den Fahrkomfort.

  • Luft- und Raumfahrtsektor:
    Unverzichtbar inGetriebesysteme für Flugzeugtriebwerke,Mechanismen zum Einziehen des Fahrwerksund andere kritische Systeme woZuverlässigkeit und Präzisionunter extremen Bedingungen stehen im Vordergrund.

  • Industrielle Automatisierung:
    Bietetgenaue und stabile BewegungsübertragungfürRoboter und automatisierte Produktionslinien, was eine präzise Geschwindigkeitsreduzierung und Positionierungssteuerung ermöglicht.

  • Präzisionsinstrumente:
    Verwendet inoptische Geräte und elektronische Messgeräte, sicherstellenMessgenauigkeitUndvibrationsfreier Betriebdurch hochpräzise Übertragung.

    ---



    Wichtige Spezifikationen – Hypoid-Schleifgetriebe mit hohem Untersetzungsverhältnis

    Untersetzungsverhältnis	5:1 – 30:1
    Material	20CrMnTi / 40Cr / 42CrMo
    Wärmebehandlung	Aufgekohlt und abgeschreckt (HRC 58–62)
    Ganggenauigkeit	DIN 6 / AGMA 11
    Zahnoberflächenfinish	Ra ≤ 0,8 μm
    Drehmomentkapazität	Bis zu 5000 N·m
    Effizienz	≥ 94 %
    Geräuschpegel	≤ 65 dB
