Präzisions-Rechteckgetriebe Spirale Schräggetriebe mit Vergasung und Löschung und ISO 5-6 Genauigkeitsstufe
  • Präzisions-Rechteckgetriebe Spirale Schräggetriebe mit Vergasung und Löschung und ISO 5-6 Genauigkeitsstufe
Präzisions-Rechteckgetriebe Spirale Schräggetriebe mit Vergasung und Löschung und ISO 5-6 Genauigkeitsstufe

Präzisions-Rechteckgetriebe Spirale Schräggetriebe mit Vergasung und Löschung und ISO 5-6 Genauigkeitsstufe

Herkunftsort Changsha, China
Markenname SJ, DH
Zertifizierung ISO 9001
Produktdetails
Anwendung:
Mikroreduzierer, Automatisierungssysteme und Hochleistungsmaschinen.
Zahnradtyp:
Spiralkegelradpaar
Material:
20CrMnTi, 17CrNiMo6, SCM420 oder kundenspezifischer legierter Stahl
Hs-Code:
848340
Wärmebehandlung:
Karburierung u. Löschen
Oberflächenhärte:
HRC58–62
Gegenreaktion:
≤ 6 Bogenminuten
Effizienz:
≥ 94%
Genauigkeitsnote:
ISO 5-6
Hervorheben:

Industrie-Reduktorgerät

,

Reduktionsgerät

,

Bevel Gear

Zahlungs- und Versandbedingungen
Min Bestellmenge
Verhandlungsfähig
Preis
Verhandlungsfähig
Verpackung Informationen
Entsprechend den Anträgen der Kunden
Lieferzeit
(Musterbestellung) 7 Tage
Zahlungsbedingungen
T/T
Versorgungsmaterial-Fähigkeit
Verhandlungsfähig
Produktbeschreibung

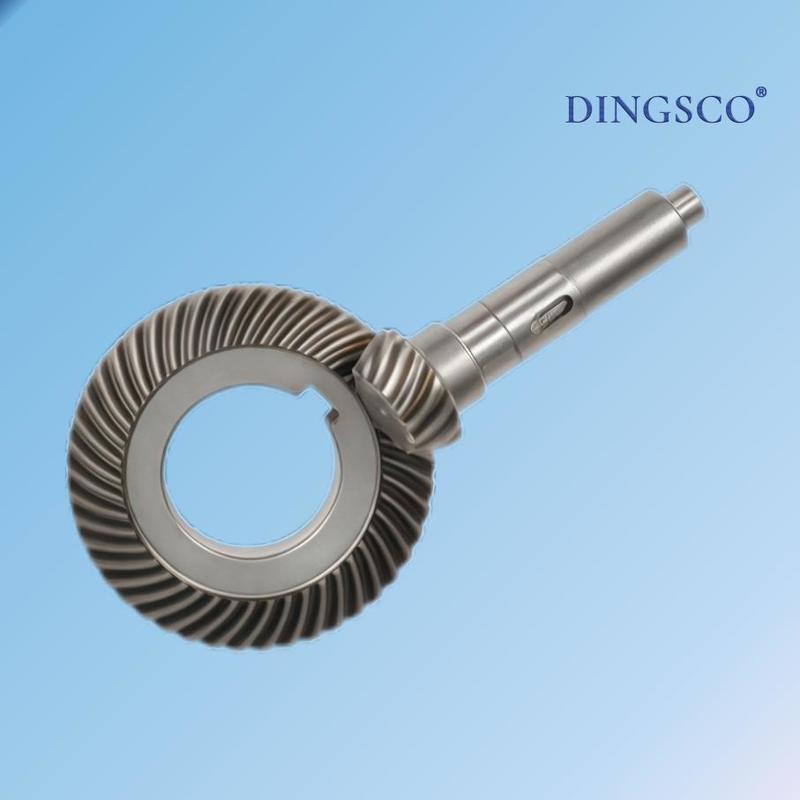

Spirale Schräggetriebe für die Präzisions-Rechteckübertragung
Die...Spiraleckgetriebeist ein hochpräzises mechanisches Getriebe, das zur Übertragung von Bewegung und Leistung zwischen sich kreuzenden Wellen, typischerweise an einer90° WinkelMit.Geometrie der Schraubzahn, bieten diese Getriebe eine reibungslose, leise und effiziente KraftübertragungMikroreduzierungen, Automatisierungssysteme und Hochleistungsmaschinen.
Struktur und Arbeitsprinzip
Dieses Getriebepaar besteht aus:
  • Bevel Pinion (kleines Fanggerät)- an die Eingangswelle angeschlossen und für die Antriebsfunktion verantwortlich
  • Bevelgerät (großes Gerät)- auf der Ausgangswelle montiert und die Bewegung in rechten Winkeln überträgt
Das spiralförmige Bevel-Design ermöglichtprogressive ZahnverbindungDie Zähne werden nach der Wärmebehandlung präzise geschliffen, um sicherzustellen, dass dieausgezeichnete Kontaktgenauigkeit, hohe Tragfähigkeit und lange Lebensdauer.
Technische Spezifikation
Ausrüstungsart Spirale Schräggetriebepaar
Übertragungswinkel 90° (anpassbar 60°-120°)
Modulbereich m0,8 - m6
Genauigkeit der Zahnoberfläche AGMA 10-12 / DIN 6
Getriebeverhältnis 11 bis 1:10
Material 20CrMnTi, 17CrNiMo6, SCM420, oder benutzerdefinierter Legierungsstahl
Wärmebehandlung Vergasung und Löschung (Oberflächenhärte HRC58-62)
Zähne schleifen Präzisionsgrundlage für geringen Lärm
Oberflächenbearbeitung Ra ≤ 0,8 μm
Gegenreaktion ≤ 6 Bogenmin (Genauigkeitstyp)
Effizienz ≥ 94%
Schmierung Synthetisches Getriebeöl oder -fett
Anwendungsumfeld -20 °C ~ +120 °C
Herstellungsprozess
  1. CNC-Schnittmaschinen- Fortgeschrittene Gleason- oder Klingelnberg-Schnittzentren sorgen für eine perfekte Spiralgeometrie
  2. Wärmebehandlung- Verkarburiert und gelöscht für die Oberflächenhärte bei gleichzeitiger Aufrechterhaltung der Kernzähne
  3. Getriebe schleifen- Hochpräzise Schleifarbeiten ermöglichen geringen Lärm und minimale Gegenwirkungen
  4. Dynamisches Ausgleichen- Garantiert einen reibungslosen Betrieb bei hohen Geschwindigkeiten
  5. Inspektion und Prüfung- Jedes Getriebe wird vor der Lieferung einer Auslauf-, Zahnkontakt- und Drehmomentprüfung unterzogen
