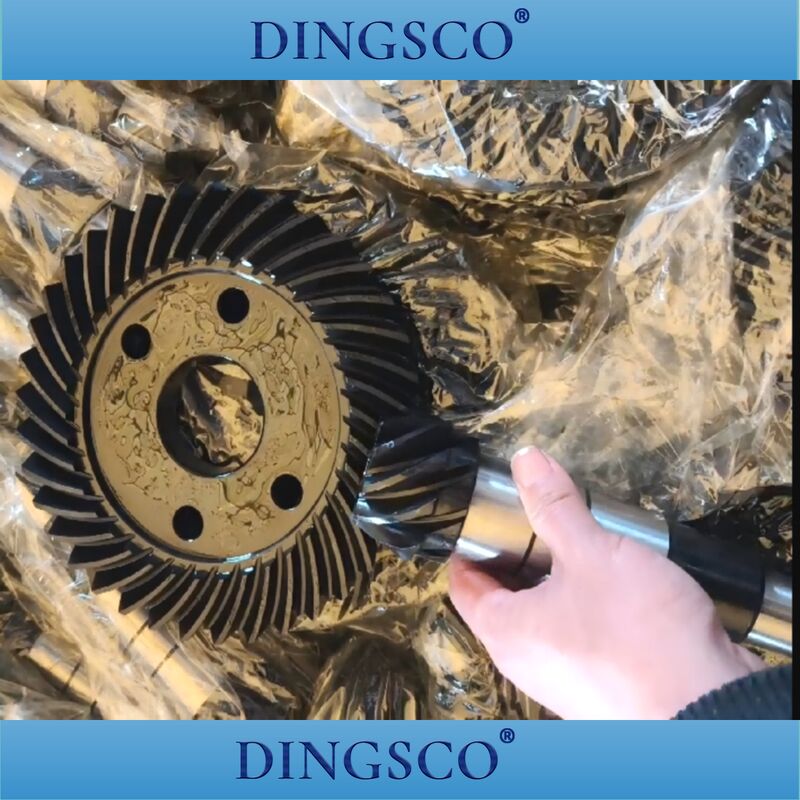

Hochpräzisions-Spiral-Bevel-Gang-Set für industrielle Drehwinkelsysteme
Diese Präzisionsspirale Schräggetriebe und -spinne sind aus hochwertigem Legierungsstahl mit Oberflächenhärtung bis HRC 58 ‰ 62 hergestellt.Kombiniert mit einem hochpräzisen Spiralzahnprofil nach ISO 6 (AGMA 10), mit geringer Geräuschbelastung, hoher Drehmomentkapazität und sehr langer Lebensdauer.Baumaschinen und IndustriegetriebeEs wird vollständig überprüft, bevor es die Fabrik verlässt, um eine stabile und zuverlässige Leistung sicherzustellen.
Leistungsvorteile
-
Hohe Effizienz und geringer Lärm
Die spiralförmige Zahnstruktur sorgt für ein reibungsloses Maschen, reduziert Vibrationen und Geräusche um 15 bis 20% im Vergleich zu geraden Schrägrädern und ist somit ideal für Präzisionsgetriebe.
-
Außerordentliche Ladekapazität
Die gehärteten Zahnflächen und die optimierte Zahngeometrie ermöglichen es dem Getriebe, hohe Drehmoment- und Stoßbelastungen zu bewältigen und eignen sich für schwere Industrie- und Automobilanwendungen.
-
Langlebig und zuverlässig
Die Konstruktion aus Legierstahl und die Präzisionsbearbeitung sorgen für eine lange Lebensdauer mit minimalem Wartungsbedarf, auch bei Dauerbetrieb.
Typische Anwendungen
-
Industriegetriebe und Drehzahlreduktoren
-
Geradewinkelantriebseinheiten
-
Bergbau- und Baumaschinen
-
Metallurgische und schwere Industrieanlagen
-
Energie-, Zement- und Stromübertragungssysteme
| Präzisionsspirale Schräggetriebe für die Schwerlastübertragung |
| Spezifikation |
| Material |
20 CrMnTi, 20 CrMo,
42CrMo, 45# usw. |
Oberfläche |
Schön |
| Form |
Spirale |
Druckwinkel |
20°, anpassen |
| Zahnprofil |
Gleason Typ |
Genauigkeitsgrad |
ISO-Klasse 6-7 |
| Verarbeitung |
Schleifen |
Modul (M) |
≤ 4 |
| Wärmebehandlung |
Vergasung, Ablösung, Carbonitrierung, Hochfrequenzablösung, Härtung usw. |
Anwendung |
Gewerbliche Getriebe und Verringergeräte
|
Fortgeschrittene Fertigungsgeräte
DH verfügt über mehrere CNC 7-Achsen 5-Verbindung Spirale Schräggetriebe Schleifmaschinen und Getriebe Fräsmaschinen, die hochreduzierte Verhältnis hypoid und Quergehärteten Zahnkopplung verarbeiten können.
Fortgeschrittene Prüfgeräte
Verwenden Sie ein hochpräzises Zahnradmesszentrum zur vollständigen Erkennung der Genauigkeit des Zahnradspiels, zur Erkennung von Zahnprofilfehlern und zur Umkehrkorrektur von Zahnprofilfehlern.
Professionelle Software
Unsere Fabrik verfügt über eine vollständige Reihe von Software, um die digitale Fertigung von Spiral-Kegel-Gängen zu realisieren. Funktionen wie Gängendesign, Stärkeberechnung, Kontaktanalyse, Werkzeugberechnung,Umkehrung des Zahnprofilfehlers, etc. Verarbeitungsmethoden umfassen fünf Werkzeugbearbeitung ((feste Einstellung) & G-plete von Tapper, spiralförmige Form Neigung ((SFT) Methode & hypoidförmige Form Neigung (HFT) Methode von Cycloid Equidep, etc.
