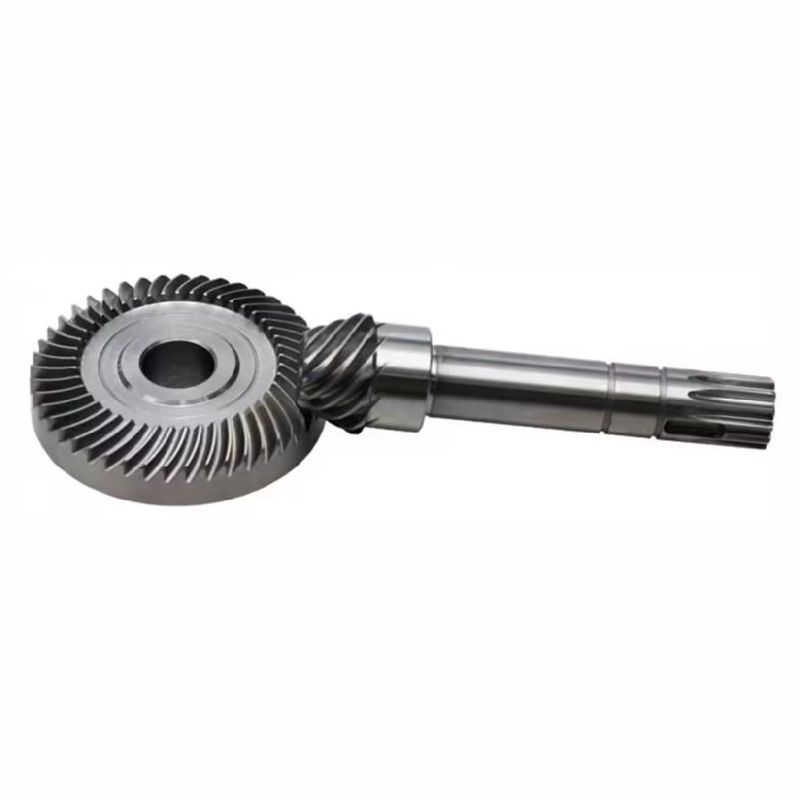

Allgemein Hypoid Getriebe Helical Bevel Pinion Getriebewelle 90 Grad Rechtswinkel Bias

Allgemeine Hypoidgetriebe Helical Bevel Pinion Getriebe mit 90 Grad rechten Winkel Bias

Hypoide Zahnräder sind eine Art von spiralförmigen Schrägrädern, die eine versetzte Welle und nicht schneidende Achsen haben.Sie werden häufig in verschiedenen Anwendungen verwendet, bei denen eine hohe Drehmomentübertragung und ein kompaktes Design erforderlich sind.

• In Bezug auf das Reduktionsverhältnis: Häufige hypoide Zahnräder haben im Allgemeinen moderate Reduktionsverhältnisse, typischerweise zwischen 3:1 und 10:1Diese Zahnräder sind so ausgelegt, daß sie eine moderate Verringerung der Geschwindigkeit und eine entsprechende Erhöhung des Drehmoments ermöglichen.
• In Bezug auf den Anwendungsbereich: Häufige hypoide Getriebe werden in verschiedenen Anwendungen verwendet, bei denen eine moderate Geschwindigkeitsreduzierung und ein Anstieg des Drehmoments erforderlich sind.Sie sind in Automobildifferenzialen zu finden., Elektrowerkzeuge und andere Maschinen, die ein Gleichgewicht zwischen Drehzahl und Drehmoment erfordern.

Hypoide Zahnräder sind ein Sonderfall von spiralförmigen Schrägrädern. Das Besondere ist, dass die Achsen der beiden Räder senkrecht sind, sich aber nicht kreuzen, und es gibt einen gewissen Versatz,die technisch Offset genannt wird.

Eigenschaften von Hypoidgetrieben:

• Änderungen des Winkels des übertragenen Drehmoments
• In der Lage, größeren Lasten standzuhalten
• Die Übertragung ist stabiler und der Lärm geringer.
• Verstellbarer Versatz

Übertragungsvorteile hypoider Getriebe:

1. Die Achse des kleinen Rades wird verschoben, wodurch der Helixwinkel des kleinen Rades erhöht wird, was zu einem signifikanten Anstieg des Durchmessers des kleinen Rades führt.Auf diese Weise wird die Festigkeit und Steifigkeit des kleinen Rades erhöht­ und unter den gleichen Bedingungen ein größeres Übertragungsverhältnis als bei spiralförmigen Schräggetrieben erreichen.
2. Es gibt eine relative Schiebe entlang der Zahnlänge Richtung und Zahnhöhe Richtung, so dass die Zahnoberfläche gleichmäßig trägt.verbessert die Zahnoberfläche und reduziert das Geräusch.
3. Die Achseverschiebung erlaubt eine größere Freiheit bei der Anordnung der Übertragung im Raum.
4. Die Achse ist verschoben und kann gekreuzt werden, und beide Räder können durch stabile Strecken getragen werden.
5. Der kleine Radhelixwinkel wird erhöht, die Festigkeit wird deutlich verbessert und es kann sich an ein größeres Übertragungsverhältnis anpassen.
6. Gute Schmierbedingungen und hohe Übertragungswirksamkeit.

Nachteile im Vergleich zu anderen Arten von Staggered Shaft-Antrieben:

1. Die Berechnung und das Design sind weitaus komplizierter als bei anderen Zahnrädern.
2. Verglichen mit allgemeinen orthogonalen Spiralspurenrädern ist die Berechnung der Zahnregelung komplizierter und die Abgleichung des Kontaktbereichs auch schwierig.
3. Die Schmierbedingungen sind hoch und es sind spezielle Hypoid-Schmierstoffe erforderlich.
