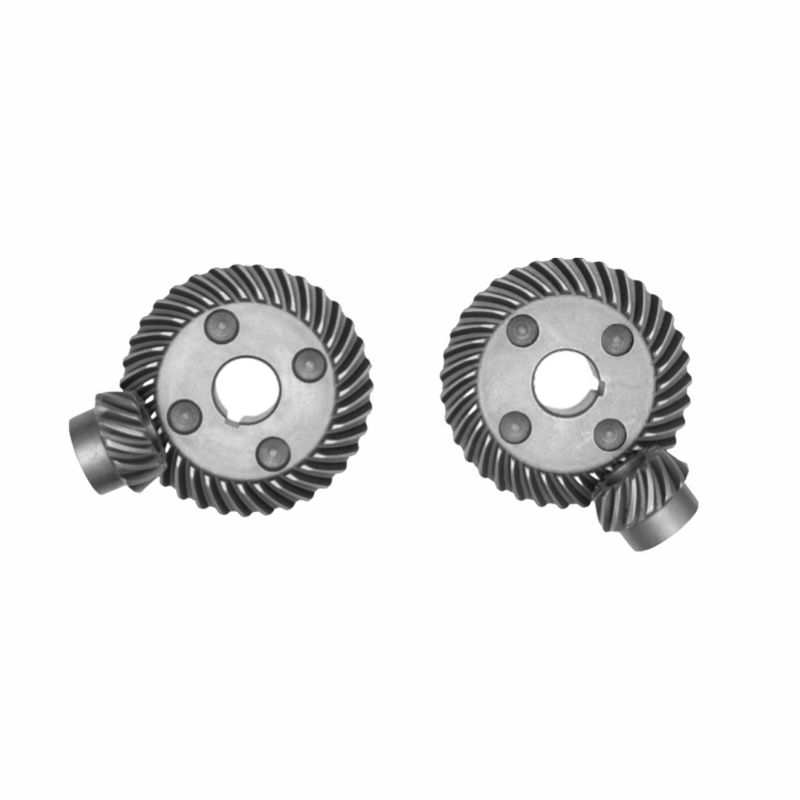

Kegelrad für Winkelschleifer 100, 90° Richtungsänderung

Kegelrad für 100-mm-Winkelschleifer 90° Richtungsänderung im Raum

I. Grundlegende Übertragungslogik —— Richtungsänderung im Raum und Drehzahlerhöhung
1. Kraftübertragung: Das vom Winkelschleifermotor abgegebene Drehmoment wird über die Zahnflächenkopplung des treibenden kleinen Kegelrads (verbunden mit der Motorwelle) auf das angetriebene große Kegelrad (verbunden mit der Schleifscheibenwelle) übertragen. Die Achsen der beiden Zahnräder stehen im 90°-Winkel zueinander, wodurch die Richtungsänderung der Kraft von der horizontalen Richtung des Motors zur vertikalen Richtung der Schleifscheibe erreicht und die Schleifscheibe zum Drehen angetrieben wird.
2. Prinzip der Drehzahlerhöhung: Unter Verwendung der Eigenschaft „das kleine Zahnrad treibt das große Zahnrad an, um die Drehzahl zu erhöhen“, wird die Motordrehzahl erhöht, wodurch die Schleifscheibe eine hohe Drehzahl von 8000 - 12000 U/min erreichen kann, was die Anforderung nach hoher Umfangsgeschwindigkeit beim Schneiden und Schleifen des Winkelschleifers erfüllt.

II. Koordination mit dem Winkelschleifer —— Gewährleistung von Schleifeffizienz und Präzision
1. Effizientes Schleifen: Die Kegelräder haben eine große Eingriffsfläche und eine stabile Kraftübertragung und können ein hohes Drehmoment stabil übertragen, wodurch sich die Schleifscheibe kontinuierlich mit hoher Geschwindigkeit drehen kann. Durch die „Schneid-Schleif-Aktion“ der Schleifkörner wird ein schneller Materialabtrag erreicht.
2. Präzisionskontrolle: Das Zahnprofil hat eine hohe Präzision, wodurch die Übertragung synchronisiert wird, wodurch der Rundlauf der Schleifscheibe gering ist, das Auftreten von „Rattermarken“ und „Ablenkungsschnitten“ beim Schleifen/Schneiden vermieden und die Bearbeitungspräzision verbessert wird.

III. Schlüsseldesign —— Anpassung an die Arbeitsbedingungen des Winkelschleifers
1. Material und Wärmebehandlung: 20CrMnTi-Legierungsstahl wird häufig verwendet. Nach dem Aufkohlen, Härten + Schleifen erreicht die Zahnoberflächenhärte HRC58 - 62, was verschleißfest und schlagfest ist und den Arbeitsbedingungen des hochfrequenten Start-Stopp-Betriebs und des Hochlastschleifens des Winkelschleifers standhält.
2. Installation und Spiel: Durch Kegelpassung + Passfederausrichtung wird die Koaxialität des Zahnrads mit der Motorwelle und der Schleifscheibenwelle sichergestellt, und der Axialrundlauf beträgt ≤ 0,05 mm; und das Eingriffsspiel wird mit Unterlegscheiben usw. eingestellt, um die Übertragungseffizienz und das Geräusch zu optimieren.

Dieser Satz Kegelräder ist der „Kraftkern-Hub“ des 100-mm-Winkelschleifers: Er überträgt die Motorleistung durch eine 90°-Richtungsänderung im Raum und realisiert eine Drehzahlerhöhung durch die Verwendung des kleinen Zahnrads zum Antrieb des großen Zahnrads, wodurch die Schleifscheibe die hohe Drehzahl für effizientes Schleifen erreichen kann; mit hochfesten Materialien und hochpräzisem Design gewährleistet er die Stabilität und Präzision des Winkelschleifers bei Schneid- und Schleifvorgängen und unterstützt die Oberflächenbehandlungsanforderungen in Szenarien wie Metallbearbeitung und Steinbearbeitung.

DINGSCO Präzisionszahnradlösungen — Pionierkraft in der Geräteübertragung

Kernvorteile: Spitzenausrüstung × Digitalisierte Prozesse × Full-Cycle-Services

Als führender Hersteller von Präzisionszahnrädern ist DINGSCO auf die kundenspezifische Herstellung von mikrohochpräzisen Kegelrädern und Hypoidrädern durch unsere mehrfachen CNC-Sieben-Achsen-Fünf-Gelenk-Kegelradschleif-/Fräsmaschinen und die Gleason-Kegelradschneidtechnologie spezialisiert. Mit der Präzisionsklasse DIN 6 (Zahnprofilfehler ≤ ±5μm), einem Wirkungsgrad von über 95 % und ultrahohen Untersetzungsverhältnissen liefern wir zuverlässige Übertragungslösungen für Robotik, Motorantriebe, Neufahrzeuge und mehr.

Warum DINGSCO wählen?
✅ Hohe Präzision: Erreichen der Genauigkeit der DIN-6-Klasse, führend in der Branche bei der Steuerung von Zahnprofilfehlern.
✅ Hohe Effizienz: Mit einem einstufigen Untersetzungsverhältnis von bis zu 300:1 und einem Wirkungsgrad von über 95 %.
✅ Haltbarkeit: 40 % niedrigere Lebenszykluskosten, <0,5 % Ausfallrate.
✅ Schnelle Reaktion: Der digitale Prozess kann den Lieferzyklus auf 20 Arbeitstage verkürzen.

Kontaktieren Sie uns bald für Zahnradoptimierungsvorschläge und 3D-Eingriffssimulationen!
