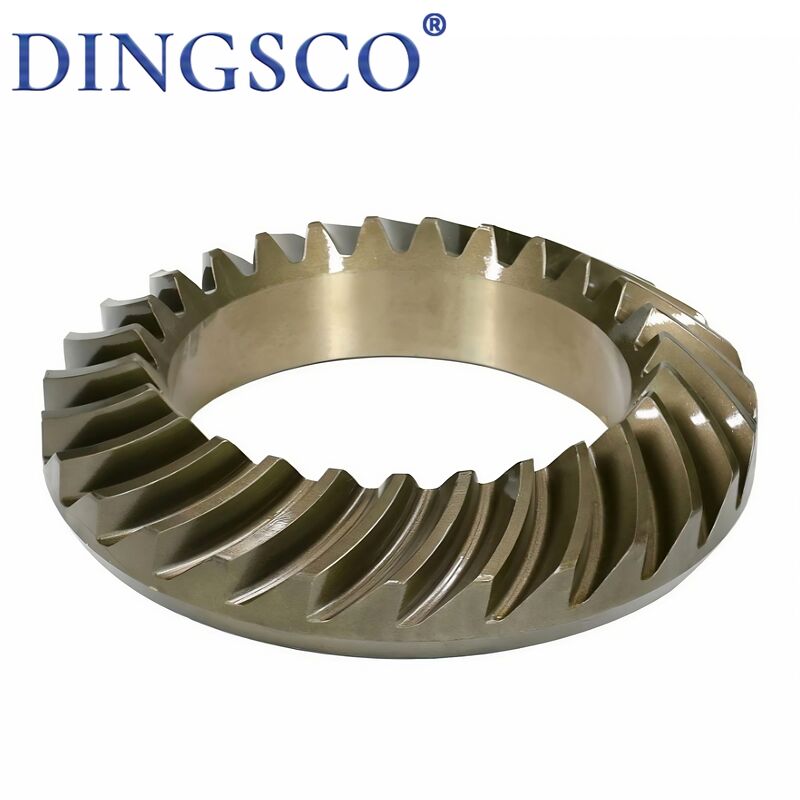

Spiral Kegelräder (auch bekannt als Spiral Kegelräder) sind zentrale Präzisionsübertragungskomponenten für die Kraftübertragung zwischensich kreuzenden Wellen(normalerweise 90°). Mit gekrümmten Spiralzähnen bieten sie eine sanftere Übertragung, höhere Tragfähigkeit und geringere Geräuschentwicklung als gerade Kegelräder und werden häufig in Hochgeschwindigkeits- und Schwerlastbereichen wie Automobilen, Maschinenbau, Untersetzungsgetrieben, Luft- und Raumfahrt, Schiffen usw. eingesetzt.

Produktmerkmale

• Spiral gekrümmte Zahnstruktur: Zahnbahn ist eine bogenförmige Spirale, progressive Verzahnung ohne sofortige Stöße
• Anpassung des Wellenwinkels: Hauptsächlich für 90° sich kreuzende Wellen; anpassbar für 30°–150° nicht rechtwinklige Übertragung
• Hohe Präzisionsklasse: Industrielle Klasse ISO 5–7 (GB/T 11365), Präzisionsklasse bis zu 3–5
• Verbundtragfähigkeit: Überträgt Drehmoment und nimmt gleichzeitig radiale und axiale Kräfte mit ausgeglichener Spannung auf
• Geringe Geräuschentwicklung und Laufruhe: Hohes Kontaktverhältnis, Mehrzahnverzahnung, geringe Vibration und Stoß, 10–15 dB geringere Geräuschentwicklung als bei geraden Zähnen
• Hohe Effizienz und Langlebigkeit: Übertragungswirkungsgrad 95 %–98 %, verschleißfest, grubenbeständig, lange Lebensdauer
• Vielfältige Materialien: Hauptsächlich legierte Baustähle (20CrMnTi, 20CrMo, 42CrMo), gehärtet durch Induktions-/Einsatzhärten

Technische Parameter-Tabelle

Funktionsprinzip

• Räumliche Verzahnungsübertragung: Achsen kreuzen sich (normalerweise 90°), Zähne sind konisch und spiralförmig angeordnet, was eine Richtungsänderung in vertikaler Richtung + Drehmomentübertragung ermöglicht
• Progressive Verzahnung: Zähne greifen allmählich vom Ende her ineinander, voller Kontakt, sanftes Ausrücken – kein sofortiger Stoß, sanfter als bei geraden Zähnen
• Mehrzahnlast: Kontaktverhältnis ε=1,5–2,5, 2–3 Zahnpaare gleichzeitig belastet, gleichmäßige Lastverteilung und höhere Kapazität
• Kraftgleichgewicht: Erzeugt tangentiale, radiale und axiale Kräfte; passende Lager erforderlich, um Axialschub aufzunehmen
• Konstantes Übersetzungsverhältnis: Zahnverhältnis = umgekehrtes Übersetzungsverhältnis (i=Z₂/Z₁=n₁/n₂), genaue und stabile Übertragung

Hauptanwendungen

• Automobil: Differentiale, Verteilergetriebe, Antriebsachsen (Kernanwendung)
• Maschinenbau: Hauptuntersetzungsgetriebe, Lenkung, Windenanlagen von Baggern, Radladern, Walzen
• Industrielle Untersetzungsgetriebe: Kegelradgetriebe der Serien K/S, Umlenkgetriebe, Drehzahlsteigerer
• Werkzeugmaschinen: Spindelantrieb, Vorschubmechanismen, Werkzeugwechsler-Umlenkgetriebe von Bohr-/Fräs-/Schleifmaschinen
• Luft- und Raumfahrt: Flugzeugfahrwerke, Triebwerksantrieb, Heckrotorsysteme von Hubschraubern
• Marine: Antrieb, Ruderanlage, Ankerwinde, Lukendeckelantrieb
• Neue Energie: Windturbinen-Gier-/Neigungsverstellung, PV-Tracker-Antrieb, Energiespeichergeräte
• Sonstiges: Hochgeschwindigkeits- und Schwerlastübertragung in Druck-, Textil-, Lebensmittel-, Erdöl-, Metallurgie-, Schienenverkehrsbereichen

Produktvorteile

• Hochgeschwindigkeitsstabilität: Progressive Verzahnung, geringe Stoßbelastung, geeignet für 3000–12000 U/min Höchstgeschwindigkeit
• Hohe Tragfähigkeit: 30 %–60 % höhere Tragfähigkeit als gerade Kegelräder, biegefest, grubenbeständig, stoßfest
• Extrem geringe Geräuschentwicklung: Präzisionsgeschliffene/geläppte Zähne, Geräuschpegel 60–70 dB, 10–15 dB geringer als bei geraden Zähnen
• Hohe Effizienz und Energieeinsparung: Wirkungsgrad 95 %–98 %, 3 %–8 % höher als bei gewöhnlichen Kegelrädern, langfristige Energieeinsparung
• Präzise Übertragung: Konstantes Übersetzungsverhältnis, geringes Spiel (0,02–0,1 mm), hohe Positioniergenauigkeit
• Kompakte Bauweise: Räumliche Richtungsänderung, platzsparend, ideal für leichte und kompakte Geräte
• Lange Lebensdauer: Hochwertiger Stahl + verstärkte Wärmebehandlung, 40 %–80 % längere Lebensdauer als bei gewöhnlichen Zahnrädern
• Breite Anpassungsfähigkeit: Konstruierbar für 90°/nicht 90° Wellen, ein-/mehrstufig, Untersetzung/Übersetzung/Umlenkung

Warum uns wählen?

• 7-Achsen-CNC-Schleifen: Wir verwenden hochpräzise 7-Achsen-CNC-Schleifmaschinen mit Toleranzen von bis zu ±5 µm, die sicherstellen, dass die Zahnräder leise, reibungslos und mit hervorragender Haltbarkeit laufen.
• Starke technische Expertise: Unser Kern-F&E-Team besteht aus promovierten und Master-Absolventen, die auf Spiral Kegelradtechnologie spezialisiert sind und starke technische Unterstützung für komplexe Projekte bieten.
• Strenge Tests und hohe Präzision: Alle Zahnräder werden zu 100 % mit Gleason-Messtechniksystemen geprüft. Wir können eine Genauigkeit der DIN 6-Klasse erreichen, mit strenger Kontrolle über Zahnprofil- und Richtungsfehler, wodurch unsere Qualität auf Branchenführungsniveau gehalten wird.
• Hoher Übertragungswirkungsgrad: Unsere Zahnraddesigns unterstützen ein einstufiges Untersetzungsverhältnis von bis zu 300:1, wobei der tatsächliche Übertragungswirkungsgrad über 95 % erreicht, was die Energieausnutzung erheblich verbessert.
• Hervorragende Haltbarkeit und Kosteneffizienz: Unsere Zahnräder bieten 40 % niedrigere Lebenszykluskosten und eine Ausfallrate von unter 0,5 %, was einen stabilen Langzeitbetrieb und reduzierte Wartungskosten gewährleistet.
• Schnelle Reaktion und kurze Lieferzeit: Unterstützt durch unseren digitalisierten Produktionsprozess können wir den Lieferzyklus auf nur 20 Arbeitstage verkürzen und Ihnen helfen, die Projektentwicklung und Markteinführung zu beschleunigen.
• Professionelle kundenspezifische Designfähigkeit: Wir bieten vollständig kundenspezifische Zahnradlösungen für Anwendungen, die hohe Untersetzung, hohe Geschwindigkeit, schwere Lasten, geringe Geräuschentwicklung und spezielle kleine Zahnprofile erfordern, basierend auf Ihren tatsächlichen Arbeitsbedingungen.
