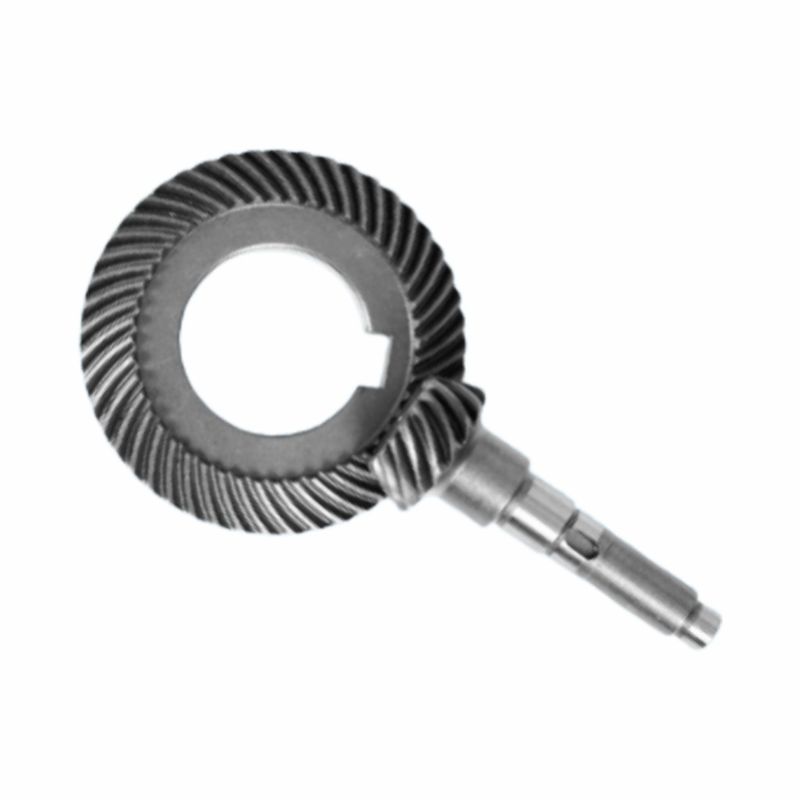

Hypoid Angle Gear Kit 80 Grad Einschaltung für Mikroreduzierungsgerät

Hypoid-Winkelgetriebesatz 80-Grad-Eingriff für Mikroreduzierer

1. Das technische Prinzip und die strukturellen Eigenschaften
① Nicht standardmäßiges Wellenkreuzungswinkeldesign

• 80° Wellenwinkel:Anders als bei der 90°-Vertikalübertragung herkömmlicher Hypoidgetriebe sind die Eingangs- und Ausgangswellen dieses Getriebes in einem Winkel von 80° angeordnet, was für Szenarien geeignet ist, in denen der Platz begrenzt ist oder eine nicht orthogonale Übertragung erforderlich ist.
• Achsversatz:Der Eingriffspunkt des Hypoidzahnrads liegt nicht auf der Achse, aber das versetzte Design optimiert die Kontaktspannungsverteilung der Zahnoberfläche, um die Tragfähigkeit zu verbessern.

② Zahnradschleifprozess und Materialeigenschaften

• Bearbeitung harter Zahnoberflächen:Durch den Einsatz eines Aufkohlungs- und Abschreckprozesses beträgt die Härte der Zahnoberfläche bis zu 56–62 HRC. Nach dem Hochpräzisionsschleifen beträgt die Rauheit der Zahnoberfläche Ra ≤ 0,8 μm und die Genauigkeit kann ISO 10 oder höher erreichen, was Verschleiß und Lärm erheblich reduziert.
• Kontinuierliche Wälzfrästechnologie:Unter Verwendung einer vollständigen CNC-Spiralkegelradbearbeitungsmaschine wird ein kontinuierlicher Indexierungsschnitt durch einen Doppelschicht-Schneidkopf durchgeführt, wodurch der Genauigkeitsverlust der herkömmlichen intermittierenden Zahnteilung vermieden wird und die unabhängige Parametereinstellung von konkaven und konvexen Oberflächen unterstützt wird.

③ Miniaturisiertes Design

• Kompaktes Design:Durchmesser bis zu 38 mm sind erhältlich und das geringe Gewicht macht sie für die Integration in Präzisionsgeräte geeignet.
• Hohlwellenkonfiguration:Einige Modelle verwenden eine hohle Abtriebswelle zur direkten Montage von Kupplungen oder Leitspindeln, was die mechanische Konstruktion vereinfacht.

2. Leistungsvorteile

① Hohes Untersetzungsverhältnis und hoher Wirkungsgrad

• Einstufige Übersetzung bis 300:1:Im Vergleich zu Schneckengetrieben (Wirkungsgrad nur 60–70 %) haben Hypoidgetriebe einen Wirkungsgrad von mehr als 90 % und keine Selbsthemmung, was für Szenarien geeignet ist, die eine bidirektionale Übertragung erfordern.
• Geräuscharmer Betrieb:Die Schrägzahneingriffsmethode reduziert den Aufprall und mit dem Zahnradschleifprozess kann der Lärm auf unter 60 dB kontrolliert werden, was besser ist als bei gewöhnlichen Kegelrädern.

② Hohe Belastbarkeit und lange Lebensdauer

• Erhöhte Kontaktstärke:Nach dem Aufkohlen und Abschrecken bildet sich eine gehärtete Schicht von 0,3 bis 0,5 mm auf der Zahnoberfläche, und die Kontaktspannung kann in Kombination mit dem optimierten Design der Zahnoberflächenkontaktzone um mehr als 30 % erhöht werden.
• Schockfestigkeit:Geeignet für häufige Start-Stopp- oder Lastschwankungen.

③ Räumliche Anpassungsfähigkeit

• Flexible Installation:Es unterstützt die Flanschmontage, die Fußmontage und andere Methoden, und die Abtriebswelle kann individuell angepasst werden, um sie an komplexe mechanische Strukturen anzupassen.
• Optimierung des Versatzabstands:Durch Anpassen des Achsversatzes kann die Stärke des kleinen Rads mit der Übertragungseffizienz in Einklang gebracht werden.

3. Typische Anwendungsszenarien
① Industrielle Automatisierung

• Kollaborative Robotergelenke:Beispielsweise verwenden die Handgelenke von Doppelarmrobotern 80°-Hypoidgetriebe, um eine Übertragung mit hoher Drehmomentdichte zu erreichen und gleichzeitig das Gelenkvolumen zu reduzieren.
• Präzisionspositioniertisch:Ein Wafer-Handhabungsmechanismus in Halbleitergeräten, der durch die Nutzung eines hohen Untersetzungsverhältnisses und eines geringen Spiels eine Positionierungsgenauigkeit (Wiederholgenauigkeit ≤ ± 1 Bogenminute) gewährleistet.

② Medizin- und Lebensmittelmaschinen

• Antriebe für chirurgische Instrumente:Rotierende Gelenke wie Endoskope erfordern einen geringen Geräuschpegel, eine lange Lebensdauer und FDA-konforme Materialien.
• Lebensmittelverpackungsausrüstung:Der Indexierungsmechanismus der Hochgeschwindigkeitsfüllmaschine muss häufigen Start-Stopp-Stößen standhalten, und die verschleißfesten Eigenschaften des Hypoidgetriebes können das Wartungsintervall verlängern.

③ Luft- und Raumfahrt und Militär

• UAV-Flugsteuerungssystem:Das Mikrogetriebe wird zur Servosteuerung verwendet und der Achsenschnittwinkel von 80° optimiert die Anordnung des Rumpfinnenraums.
• Raketenleitgeräte:Bei extremen Temperaturen (-50 °C bis 125 °C) und Vibrationsumgebungen sind aufgekohlte, vergütete Zahnräder zuverlässiger als herkömmliche Schneckenräder.

4. Wartungs- und Auswahlvorschläge

• Schmierungsanforderungen:Das Schmieröl muss nach 300 Betriebsstunden ausgetauscht werden und der Ölstand sollte alle 3000 Betriebsstunden oder ein halbes Jahr überprüft werden
• Danach vermeiden Sie eine Vermischung von Mineralöl mit synthetischem Öl.
• Inspektion der Öldichtung:Stellen Sie sicher, dass die Öldichtung bei längerer Lagerung mit Öl getränkt ist, um eine Verhärtung der Lippen zu verhindern; Wenn während des Betriebs Öllecks festgestellt werden, sollte die Öldichtung rechtzeitig ausgetauscht werden.

WILLKOMMEN BEI CUSTOMIZED---Nicht standardmäßige Anpassung von Dingsco Gears

1.Transformation wissenschaftlicher und technologischer Errungenschaften:Wir nutzen die wissenschaftlichen und technologischen Errungenschaften und die Ausrüstung des Gear Research Institute der Central South University voll aus, um theoretisches Wissen in praktische Produktivität umzusetzen und den technischen Inhalt von Produkten zu verbessern.

2.Kundenspezifischer Service: Wir bieten nicht standardmäßige, kundenspezifische Dienstleistungen an, mit denen wir ein umfassendes Leistungsspektrum wie Zahnraddesign, Festigkeitsberechnung, Kontaktanalyse, Werkzeugberechnung, Zahnprofilfehlerumkehr usw. realisieren können, um den individuellen Bedürfnissen der Kunden gerecht zu werden.

3.Teamstärke:​ Unser Team verfügt über umfangreiche Erfahrung in der Getriebeindustrie, klare Arbeitsteilung und Teamarbeit und trägt gemeinsam dazu bei, dass unser Unternehmen ein Pionier in der Branche wird.
